Statische LED Markierungen / LED Hinweisschilder

von | Apr 5, 2024

Die meisten Arbeitsbereiche erfordern keine dynamischen Markierungen, so dass hier statische Ausgaben, die mittels LED Technik projiziert werden können, zum Einsatz kommen. Auch hier gelten die gleichen Vorteile von Lichttechnik gegenüber herkömmlichen Bodenmarkierungen: Keine Abnutzung durch Schmutz, Reibung, Witterung oder gar extremen Temperaturen von bis zu -30 Grad Celsius.

LED Technik ist gegenüber Lasertechnik sowohl deutlich günstiger, als auch wesentlich einfacher zu handhaben. Sicherheitsrelevante Themen, wie beim Einsatz von Lasertechnik, sind hier kein Thema!

Unsere LED Projektoren für Bodenmarkierungen können im 24/7 Betrieb bis zu 4 Jahre am Stück betrieben werden (realistisch – nicht Peak), bis das LED Panel im Projektor getauscht werden muss. Dadurch sind die laufenden Kosten sehr überschaubar, da das LED Panel des Projektors nach Laufzeitende sehr einfach durch eigenes Personal gewechselt werden kann. Da unsere Projektoren passiv gekühlt werden und somit keine beweglichen Lüfter benötigen, bedürfen Sie keiner gesonderten Wartung. Nicht zuletzt verhindert der IP65 Schutz, dass Feuchtigkeit oder Staub negativen Einfluss auf die Elektronik nehmen können.




Im folgenden Beispiel sehen Sie 2 unterschiedliche Projektionsarten – einen LED Linienprojektor (projiziert die grüne Linie), sowie einen LED Flächenprojektor (projiziert das “Vorsicht Stapler” Symbol).

L-TEC 80 Linie & S-TEC 90 Vorsicht Stapler



Wir unterscheiden grundsätzlich 2 Arten von Projektoren



Unsere Linienprojektoren projizieren eine Markierungslinie in der von Ihnen gewünschten Farbe und Länge auf jede Art von Untergrund. Dabei erzeugt der Projektor, je nach eingesetzter Projektionslinse, eine bis zu doppelt so lange Linie auf den Boden, wie der Abstand vom Projektor zum Boden beträgt. Eine Berechnung finden Sie hier. Linienprojektoren gibt es mit 80W und 150W Ausgangsleistung.



Unsere Flächenprojektoren projizieren jede Art von gewünschter Ausgabe, innerhalb eines Durchmessers nach unten auf den Boden, oder an eine Wand. Die Größe der Ausgabe ist dabei zum einen von der Installationshöhe, zum anderen von der Wahl der eingesetzten Linse abhängig. Eine Berechnung finden Sie hier. Warn- und Hinweisschilder sind gebräuchliche Ausgaben, aber auch Palettenstellplätze, oder Zebrastreifen. Die benötigte Projektor Leistung ist abhängig von der Umgebungshelligkeit, der Bodenbeschaffenheit, der gewünschten Ausgabegröße, sowie der Ausgabefarbe – weshalb wir insgesamt 5 Leistungsklassen anbieten. Weiter unten mehr zu den Flächenprojektoren.

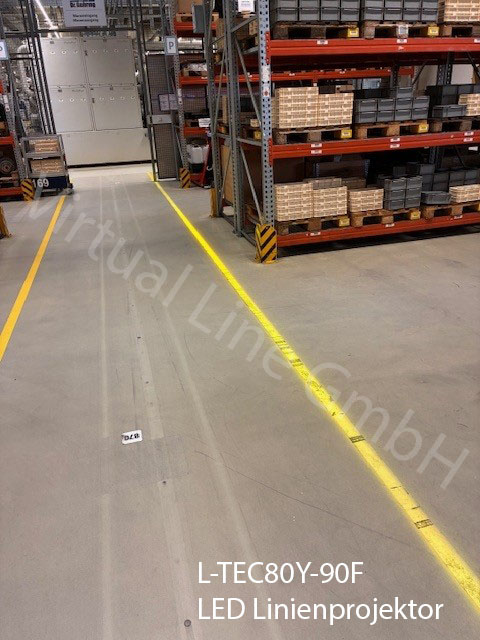

Während gelb die gebräuchlichste Farbe für Markierungslinien und Gehwege in Logistik Hallen ist…

Statische gelbe Bodenmarkierung vor Produktionslinie
virtualline-gehweg-gelb

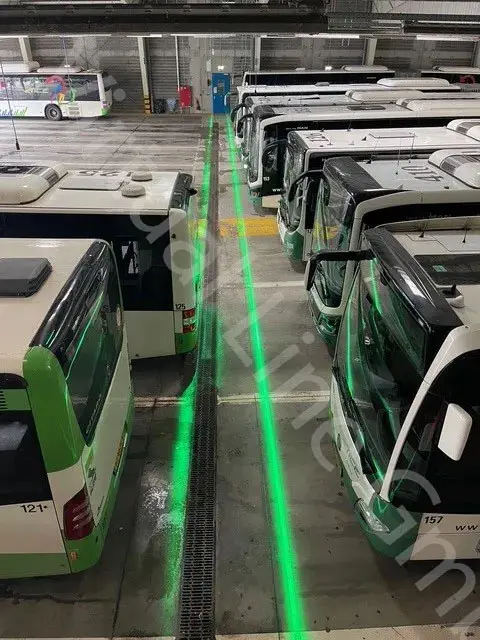

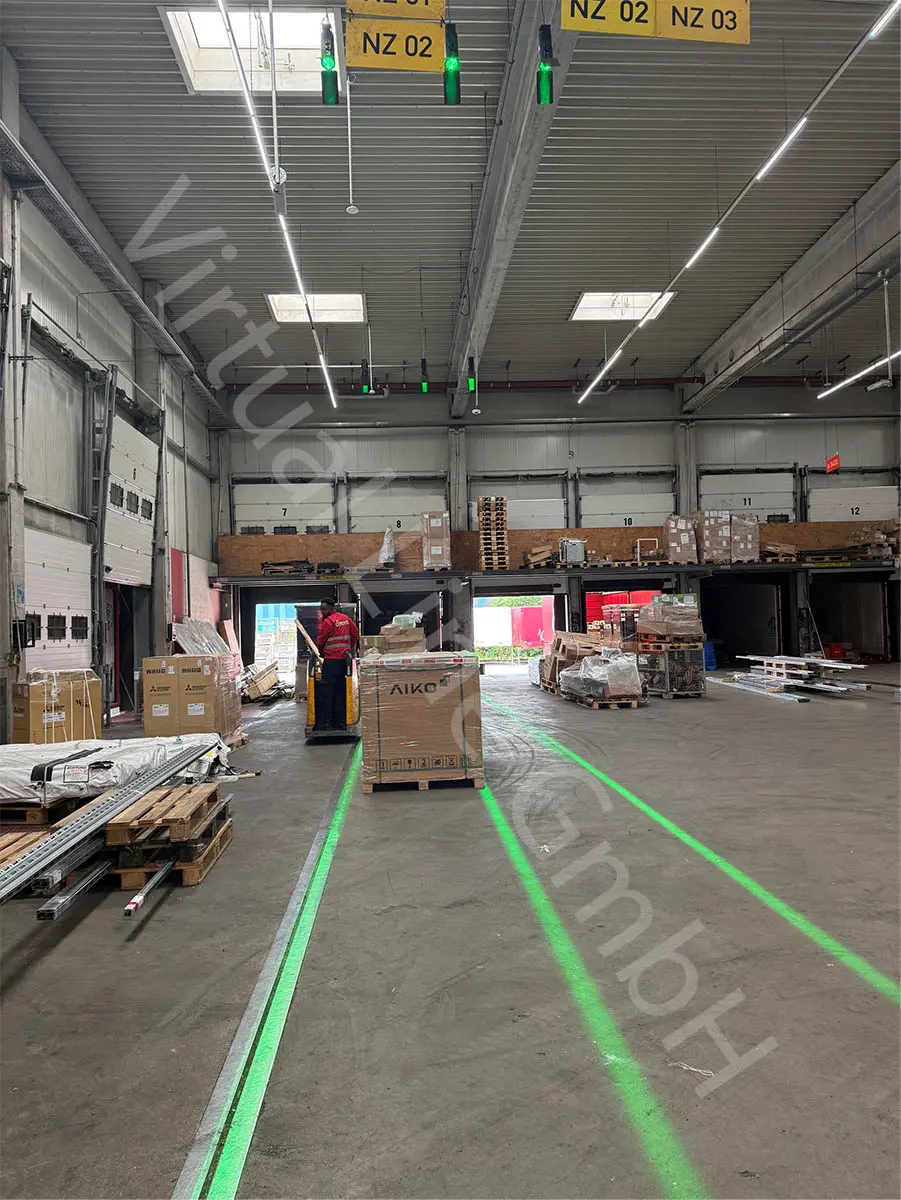

… ist grün die für das Auge sichtbarste Farbe, die auch bei hoher Umgebungshelligkeit und auf fast allen Arten von Böden immer gut zu sehen ist. Im folgenden Bild wird das sehr deutlich, als wir beim Kunden in einer sehr hell beleuchteten Halle, 2 Linienprojektoren in Reihe installiert haben. Die Ausgabe beider Projektoren ergibt eine recht beeindruckend lange Linie – und zwar übergangslos!

Grüne LED Bodenmarkierung in Lagerhalle

Im folgenden sehen Sie den “Untertage” Einsatz unseres 80W Linienprojektors, der eine blaue Trennlinie ausgibt. Obgleich der Projektor direkt in einer Reihe mit sehr hellen LED Lampen aufgehängt ist, ist die Linie auch bei schlechten Bodenverhältnissen noch gut zu sehen. Ganz bewusst zeigen wir Ihnen Ausgaben unter schwierigen Bedingungen, auch wenn das in der Regel nicht so ist.

Virtualline-Bodenmarkierung-untertage-blau


Hier sind die Bedingungen für die rote Trennlinie geradezu optimal.

rote-led-bodenmarkierung-3-projektoren



Die Handhabung, sowie die Installation von Linienprojektoren, ist einfach und unkompliziert. Sie funktionieren in jeder Art von Halle, sowie bei jedweder Bodenbeschaffenheit. Sprechen Sie uns gerne an, um weitere Infos zu bekommen.




Ein Flächenprojektor kann, wie der Name schon impliziert, eine Fläche von vorher bestimmter Größe und jeder Art von Ausgabe auf Ihrem Boden, oder an Ihrer Wand ausgeben. Das kann ein Warnhinweisschild, ein Zebrastreifen, ihr Firmenlogo, oder was auch immer Ihr Wunsch ist, sein – alles ist möglich! Hier sehen Sie einige Beispiele. Die Optik (Ausgabe) unserer Flächenprojektoren kann jederzeit von Ihnen selbst gewechselt werden. Die maximal mögliche Ausgabegröße hängt u.a. von der jeweiligen Installationshöhe und der eingesetzten Linse ab.

Im Hinblick auf die Tatsache, dass alle Kunden unterschiedliche Installationsumgebungen haben, werden selbstverständlich jedes Mal entsprechende Infos ausgetauscht, so dass jeder Kunde professionell beraten und bedient werden kann. An dieser Stelle sei gesagt, dass wir nur dann Projektoren zum Kauf anbieten, wenn sich die Ausgabe beim Kunden am Ende so darstellt, wie es seinen Anforderungen entspricht.

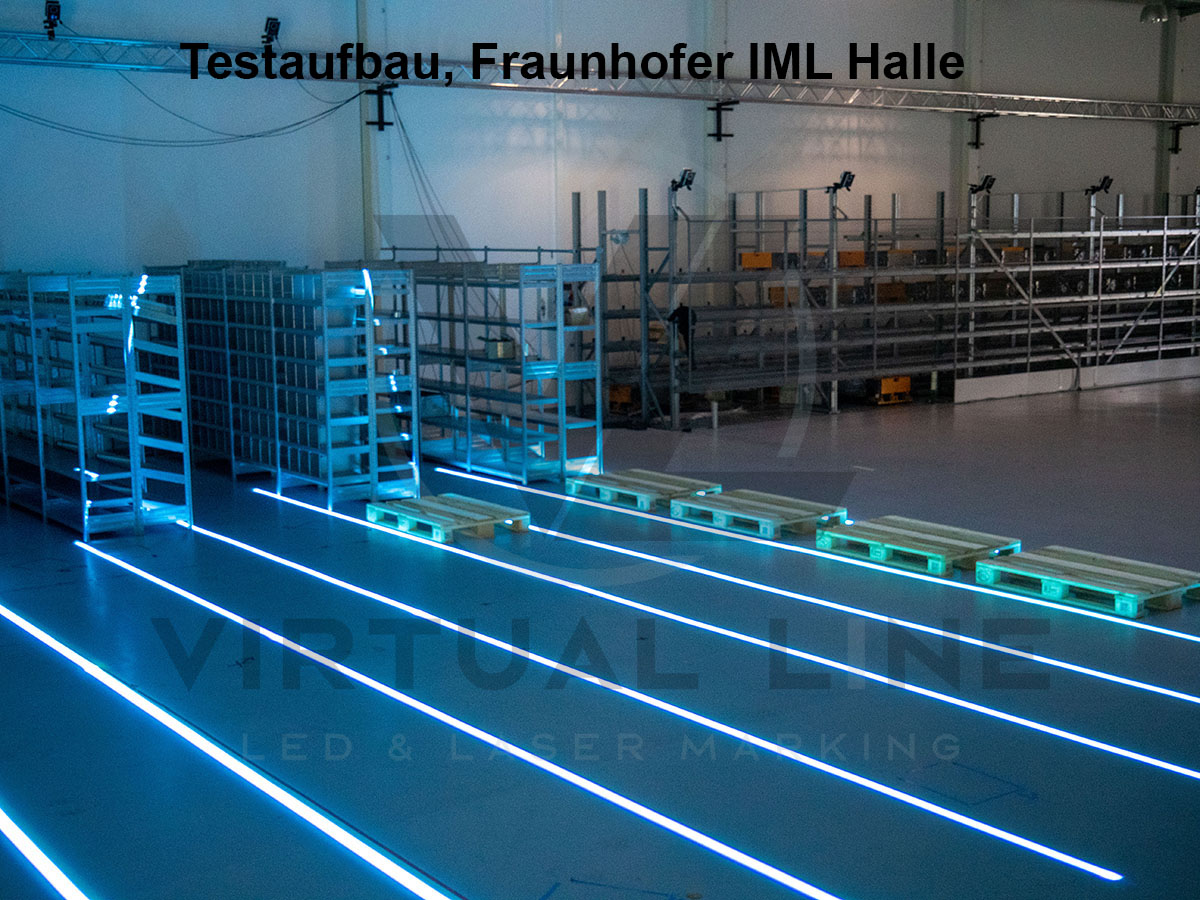

In der Forschungshalle des Fraunhofer Instituts in Dortmund, in der auch unsere Lasertechnik installiert ist, haben wir unsere LED Projektionen auf unterschiedlichen Böden bei diversen Lichtverhältnissen und mit verschiedenen Leistungen getestet.

Hinweisschilder
surface-projector-output-warning-signs-brightness_3
surface-projector-output-warning-signs-brightness_2

Wie bereits erwähnt – neben Standard Ausgaben wie Warn- und Hinweisschilder kann unser Flächenprojektor genau das ausgeben, was auch immer Sie sich ausdenken.

surface-projektor-ausgabe-max
keine-abnutzung durch projektion

Die Ansteuerung unserer Projektoren kann schlichtweg über Schalter, aber auch über ihr eigenes CAN BUS System erfolgen. Dabei können alle LED Bodenmarkierungen mittels Lichtschranken, Radar- oder Infrarot Bewegungsmelder überwacht werden. Über ein gesondertes Steuerungsmodul kann die Ausgabe mit einer optischen Warnung erfolgen (z.B. Blinken der Projektion). Nicht zuletzt können Sie die Projektoren in einer modernen Umgebung auch via Internet/Wifi ansteuern.

Hier ein Beispiel für eine moderne, intelligente Sensorsteuerung, die auf Wunsch zwischen Personen und Fahrzeugen unterscheidet. Ob Sie damit ein Tor, unsere Projektoren, oder gar beides ansteuern, bleibt Ihnen überlassen.




Aktuelle Hinweise:

Auf Grund einer sehr hohen Auslastung unseres Unternehmens, sowie zum Produktschutz unserer Projektoren, nehmen wir keine Kunden an, die sich für einzelne Projektoren interessieren – mit Ausnahmen bei Pilotprojekten.

Wir verkaufen unsere Waren nur an Endkunden – nicht an Reseller (Systemintegratoren ausgenommen)! So stellen wir sicher, dass alle Kunden einen direkten Kontakt zu uns pflegen können.




forschungshalle-fraunhofer_14

Kontakt zu uns



per Telefon:
+49 (0)2872 3077840

per Mail:
info@virtual-line.de

Ansprechpartner:
Dirk Gantefort








2 Linien- und ein Flächenprojektor im Einsatz.

statische-LED-Bodenmarkierungen Test12

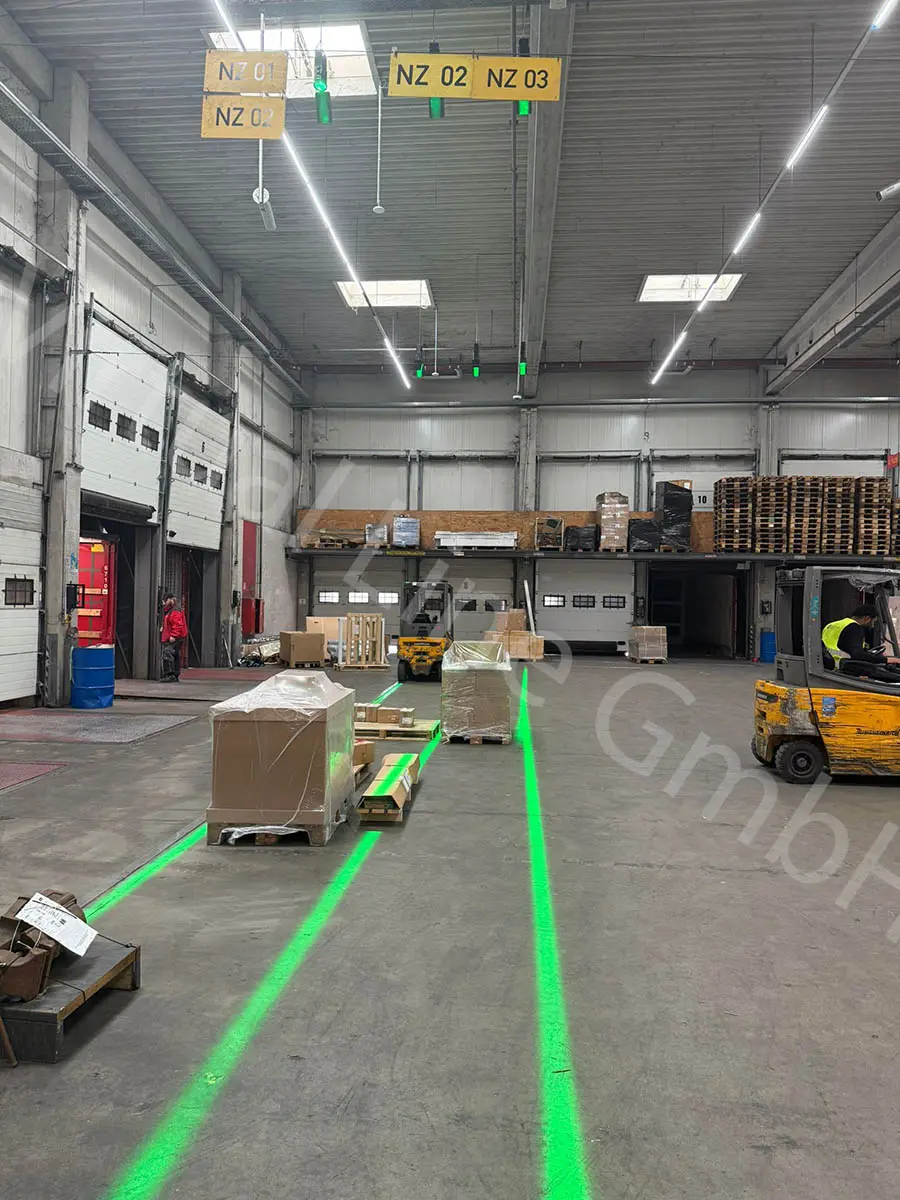

Statische LED Markierungslinien unterschiedlicher Farben
warnhinweis1


Vergleich von noch gut erhaltenen, konventionellen Bodenmarkierungen mit einer modernen, “projizierten” LED Markierung.

gelbe-LED-projektion-neben-standard-linie

Vergleich von gelben, abgenutzten, konventionellen Bodenmarkierungen mit einer modernen, “projizierten” LED Markierung.

Abgenutzte Farblinie neben projizierter LED Linie
yellow-floor-marking_old_new

Grüne und gelbe Linienprojektion im direkten Vergleich:

vergleich-gelb-gruen-linienprojektion

Die Linien zweier Projektoren gehen nahtlos ineinander über.

statische-LED-Bodenmarkierung-gruen
statische-LED-Bodenmarkierung-gruen

Outdoor Installation von LED Bodenmarkierungen – IP65

outdoor-led-bodenmarkierungen


Klappen zur Linienkürzung

klappen-zur-linienkuerzung-am-L-TEC80
klappen-zur-linienkuerzung-am-L-TEC80

Installation von roten LED Bodenmarkierungen

ikea-rote-led-bodenmarkierungen

Beispiel für dunkle Lichtverhältnisse.

line-projector-output-colors_12

Beispiel für helle Lichtverhältnisse.

line-projector-output-colors

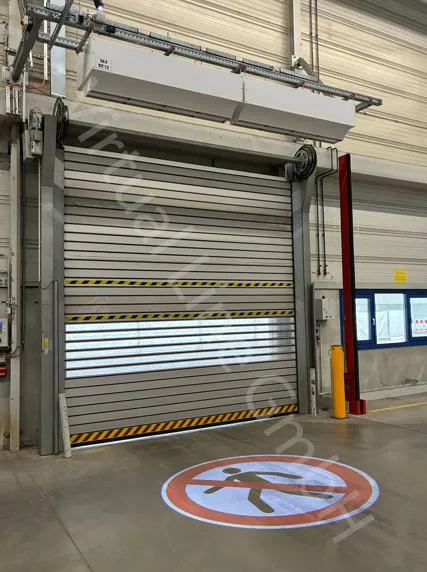

Beispiele für projizierte Hinweisschilder
